הפרדת אזורי אש במבנים מסחריים – עקרונות תכנון

בעידן הבנייה המודרנית והטכנולוגית תכנון מבנים מסחריים דורש התייחסות מחמירה ומדויקת לבטיחות חיי אדם ורכוש. קבוצת רב בריח עסקים מביאה עמה עשרות שנות ניסיון בהובלת תחום פתרונות הביטחון והבטיחות לענף הבנייה בישראל ובעולם. כמומחים המלווים פרויקטים מורכבים משלב התכנון ועד לביצוע אנו מבינים כי הגנה יעילה מפני אש אינה מסתכמת רק במערכות גילוי וכיבוי אלא מתחילה ביסודות הארכיטקטוניים של המבנה. יצירת סביבה בטוחה מחייבת הבנה עמוקה של אסטרטגיות בידוד ובלימת סכנות כאשר המטרה העליונה היא להעניק לשוהים במבנה זמן יקר להימלט ולכוחות ההצלה יכולת פעולה אפקטיבית. המשך הקריאה יחשוף בפניכם את העקרונות המקצועיים ביותר להבטחת עמידות מבנים מסחריים בשעת חירום.

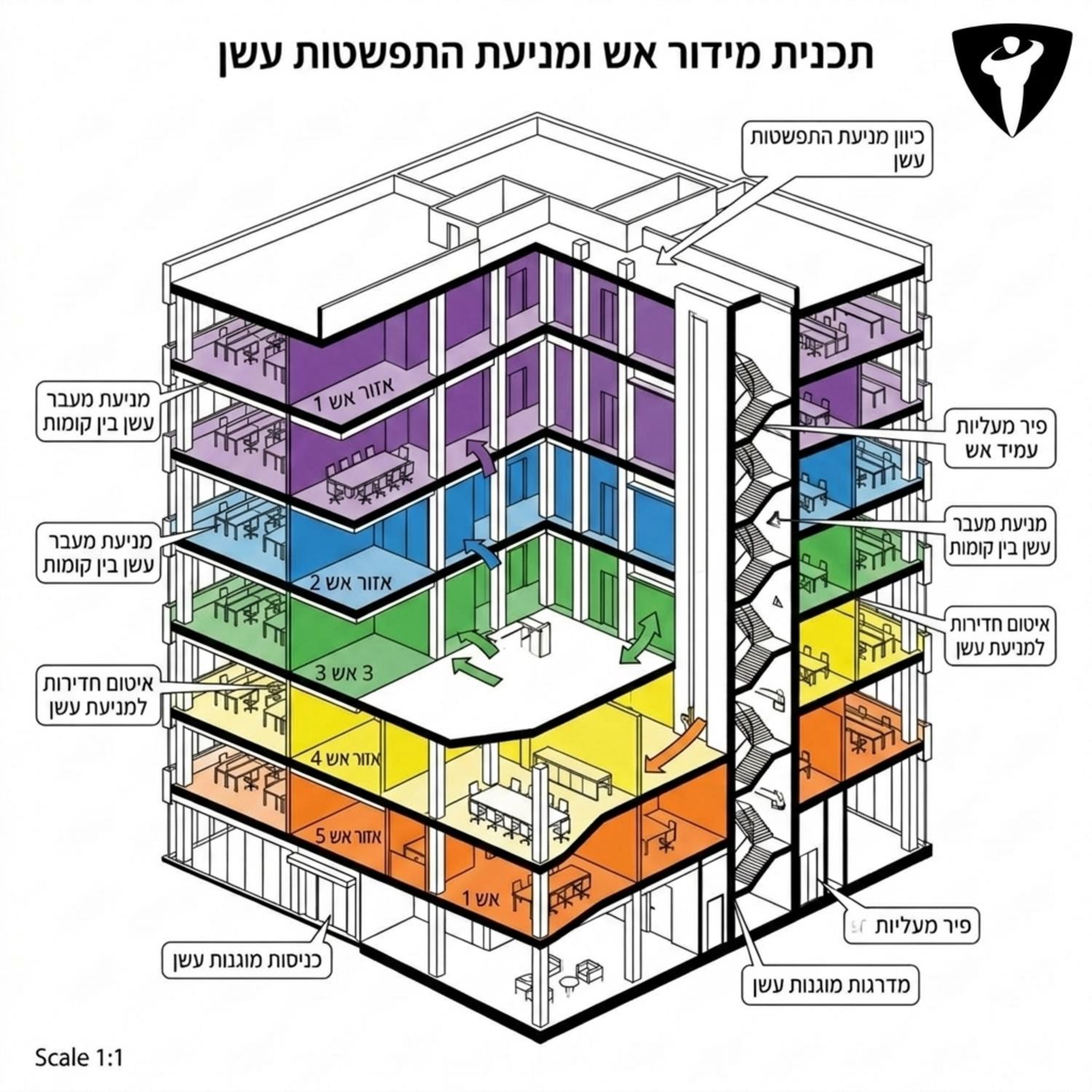

משמעות והגדרות של חלוקת מבנים לאזורי אש

תכנון בטיחותי של מבנה מסחרי מתחיל בהבנה של פיזיקת הבערה והאופן שבו להבות ועשן מתפשטים בחללים סגורים. כאשר פורצת דליקה הסכנה המיידית אינה רק החום העז אלא גם הגזים הרעילים והעשן הסמיך שנעים במהירות דרך מסדרונות תעלות אוורור ופירים. הדרך היעילה ביותר להתמודד עם איום זה היא מניעת מעבר החומרים המסוכנים מנקודת המוקד אל עבר שאר חלקי הבניין.

אזור אש מוגדר כחלל סגור התחום על ידי רצפות תקרות וקירות בעלי דירוג עמידות ספציפי לזמן מוגדר מראש. זמן זה נמדד בדרך כלל בדקות למשל שלושים שישים או תשעים דקות וקובע כמה זמן המעטפת תוכל להחזיק מעמד לפני שתקרוס או תאפשר מעבר של חום קיצוני. גודלם של אזורים אלו נקבע על פי תקנות התכנון והבנייה ומושפע מייעוד המבנה עומס האש הצפוי בו כמות חומרים דליקים ומספר השוהים המקסימלי.

ההבדל בין מבנה מסחרי למבנה מגורים

מבנים מסחריים מציבים אתגרים תכנוניים מורכבים משמעותית בהשוואה למבני מגורים. שטחי המסחר כוללים לרוב חללים פתוחים גדולים חנויות ענק אולמות תצוגה ומשרדים רחבי ידיים. המצאותם של אלפי אנשים בו זמנית דורשת תכנון מוקפד של נתיבי מילוט. בניגוד לדירת מגורים המהווה תא אש טבעי בפני עצמה מבנה מסחרי דורש יצירה מלאכותית של מחסומים שלא יפגעו בזרימת הקהל ביומיום אך יאטמו הרמטית בשעת חירום.

תפקיד האלמנטים הפאסיביים במעטפת ההגנה

מערך ההגנה של בניין מורכב משתי שכבות עיקריות מערכות אקטיביות ומערכות פאסיביות. בעוד שהמערכות האקטיביות כמו מתזים ומפוחי עשן דורשות זיהוי הפעלה ולעיתים גם מקור מתח האלמנטים הפאסיביים נמצאים שם תמיד כחלק בלתי נפרד מהשלד ומהגמר האדריכלי של הפרויקט. הגנה פאסיבית היא קו ההגנה האחרון והאמין ביותר במקרה של קריסת מערכות מוחלטת.

למידע מקצועי מורחב על הסטנדרטים הבינלאומיים בתחום ניתן לעיין במקורות של איגודי בטיחות עולמיים המסבירים על הגנה פאסיבית המהווים בסיס לתקינה המקומית.

קירות עמידים ואיטום מעברים

הקירות המפרידים בין האזורים השונים נבנים מחומרים מעכבי בערה כגון בלוקים מסוג מסוים לוחות גבס חסינים או יציקות בטון. אולם האתגר האמיתי אינו טמון בקיר השלם אלא בנקודות התורפה שלו מערכות אלקטרומכניות צנרת תקשורת ומיזוג אוויר החייבות לעבור דרך הקירות הללו. כל חדירה כזו דורשת איטום ייעודי באמצעות חומרים תופחים חומרים אלו מתנפחים בחשיפה לחום גבוה וסוגרים את החלל שנוצר סביב הצינורות שנמסו ובכך מונעים מעבר להבות.

פתחי מעבר ומערכות סינון

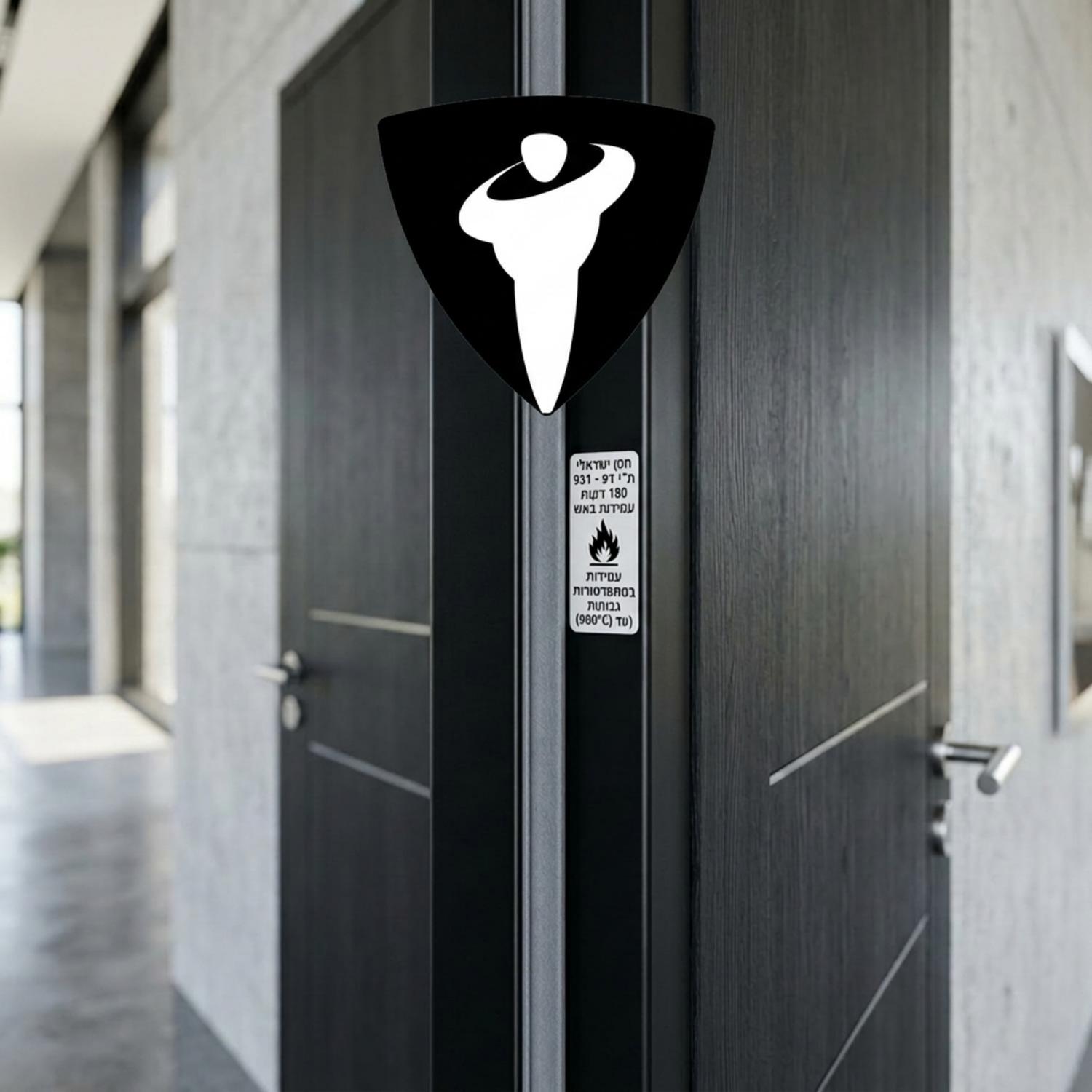

נקודת התורפה הגדולה ביותר בכל קיר מפריד היא כמובן פתח המעבר המיועד לאנשים. כאן נכנסות לתמונה דלתות אש המהוות מרכיב קריטי ובלתי נפרד מאסטרטגיית הבידוד. מוצרים אלו מתוכננים בטכנולוגיה מתקדמת הכוללת ליבה מחומרים מבודדים פסי אטימה תופחים ופרזול ייעודי. על הדלת להישאר סגורה בזמן אירוע או להיסגר באופן אוטומטי במקרה שהייתה פתוחה.

שילוב מערכות אקטיביות ודרישות כבאות והצלה

חלוקה נכונה של המבנה אינה באה להחליף את המערכות האקטיביות אלא לעבוד איתן בהרמוניה מושלמת. תכנון סינרגטי מבטיח שכאשר פורצת דליקה המערכות השונות משלימות זו את זו. התקינה בישראל הנאכפת על ידי רשויות הכבאות דורשת עמידה בתקנים מחמירים ביותר.

רשויות התכנון והפיקוח מספקות הנחיות ברורות לגבי שילוב זה. לקריאה מעמיקה על דרישות החוק בישראל אפשר לבקר באתר של הרשות הארצית לכבאות והצלה המפרט את הליכי הרישוי והבטיחות.

מערכות שחרור עשן

מכיוון שעשן הוא הגורם המרכזי לפגיעה בנפש נדרש תכנון של מערכות ניהול עשן. כאשר הבניין מחולק לאזורים ניתן למקד את שאיבת העשן באזור הנגוע בלבד תוך החדרת אוויר צח לאזורים הסמוכים. פעולה זו יוצרת לחץ חיובי בנתיבי המילוט ומונעת מהעשן לחדור אליהם. ללא מחסומים פיזיים ברורים ויציבים מערכות שחרור העשן יתקשו לייצר את הפרשי הלחצים הנדרשים.

מערכות מתזים ספרינקלרים

רשת המתזים נועדה להוריד את טמפרטורת החלל ולשלוט בגובה הלהבות. כאשר מתזים פועלים בתוך אזור מוגדר וסגור האפקטיביות שלהם עולה משמעותית. הקירות והפתחים העמידים שומרים על החום מרוכז מה שגורם להפעלת המתזים רק היכן שצריך ומונע נזקי מים מיותרים בחלקים אחרים של הפרויקט המסחרי.

שיקולי תכנון ארכיטקטוניים ואסתטיקה במבנים ציבוריים

אחד האתגרים הגדולים של אדריכלים בימינו הוא שילוב דרישות הבטיחות הנוקשות עם חזון עיצובי מודרני הדוגל בחללים פתוחים זרימת אור טבעי ושקיפות מרבית. יזמים ובעלי מבנים מסחריים מעוניינים להעניק למבקרים חוויה מזמינה ללא תחושה של הליכה בתוך בונקר או מבוך של קירות אטומים.

פתרונות עיצוב מתקדמים

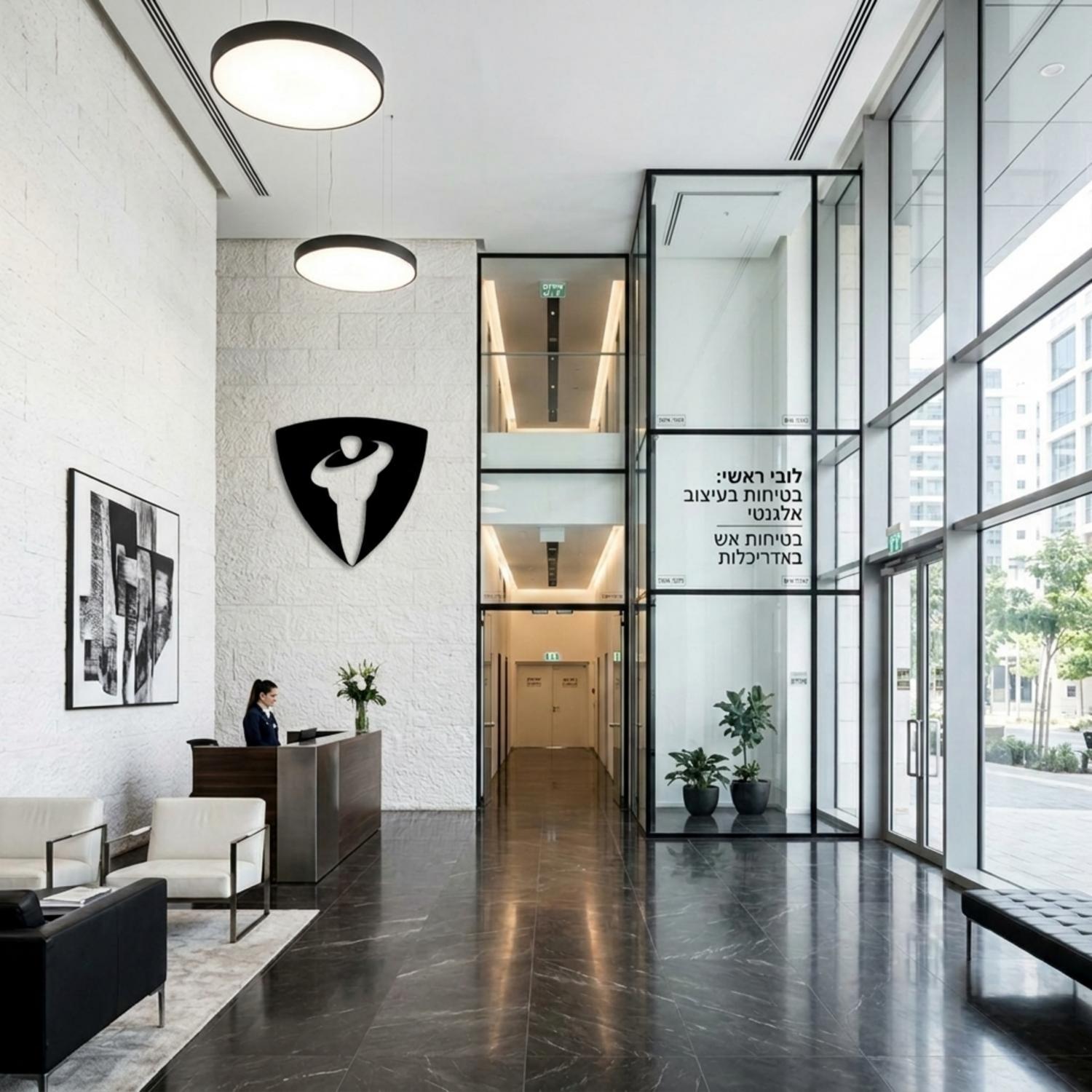

התעשייה הטכנולוגית של ענף הבנייה פיתחה מענים חדשניים לקונפליקט זה. כיום ניתן למצוא וילונות חסינים הנגללים מהתקרה רק בעת חירום ומייצרים חיץ וירטואלי שהופך לפיזי ברגע האמת. כמו כן קיימות מחיצות זכוכית מיוחדות העומדות בטמפרטורות גבוהות ומאפשרות קשר עין בין חללים שונים.

כאשר מדובר במבנים בעלי אופי ציבורי הדורשים מעבר אינטנסיבי של קהל יש צורך לבחור מוצרים שמשלבים נראות גבוהה עם עמידות מוחלטת. תכנון נכון כולל גם בחירת דלתות למוסדות החינוך ולמבני ציבור המיוצרות בקפידה תוך התאמה לתנאי שחיקה גבוהים ולדרישות המילוט במצבי קיצון.

ניהול נתיבי מילוט ופירים אנכיים

אזור בטוח במבנה מאבד ממשמעותו אם לא קיימת ממנו דרך בטוחה החוצה. נתיבי המילוט הכוללים מסדרונות וחדרי מדרגות מוגנים חייבים להיות סטריליים לחלוטין מחומרים דליקים ומוגנים בעזרת מעטפת עמידה ביותר.

מניעת אפקט הארובה

הסכנה החמורה ביותר בבניינים רבי קומות היא פירים אנכיים דוגמת פירי מעליות פירי צנרת ופירי אשפה. חללים אלו עלולים לתפקד כארובה השואבת את הלהבות והעשן במהירות אדירה מקומה נמוכה אל עבר הקומות העליונות. כל פתח אל פיר כזה חייב להיות מוגן היטב.

אבזור ופרזול משלים

כדי להבטיח שהפתחים יישארו סגורים מותקנים אביזרים חיוניים. אי אפשר להסתמך על כך שאדם הנמלט על חייו יזכור לסגור אחריו את הפתח. לכן השימוש במוצרים כגון סגרים הידראוליים הוא בגדר חובה. מנגנונים אלו מבטיחים טריקה מבוקרת ואוטומטית של הפתח מיד לאחר מעבר אדם ובכך שומרים על שלמותו של החלל המוגן.

טבלת השוואה גישות להגנה במבנים מסחריים

תכנון הנדסי מוקפד המיישם את העקרונות שתוארו מבטיח סביבה מסחרית פעילה משגשגת ובעיקר בטוחה. הבחירה בפתרונות איכותיים שמיוצרים בטכנולוגיות מתקדמות היא ההשקעה החשובה ביותר שכל יזם יכול לעשות למען עתיד הפרויקט שלו ולמען השמירה על חיי אדם.

שאלות נפוצות על תכנון והגנה במבנים

מהו למעשה אזור אש בבניין מסחרי?

מדובר בחלל מוגדר וסגור בתוך המבנה המוקף כולו בקירות תקרות ורצפות מחומרים חסינים. מטרתו המרכזית היא לכלוא את הלהבות והעשן בנקודה שבה פרצו ולמנוע את המעבר שלהם לחלקים אחרים בבניין לפרק זמן קבוע מראש.

כמה זמן אמורה לעכב דלת מקצועית את הלהבות?

משך הזמן משתנה בהתאם לתכנון האדריכלי ולתקנות הרלוונטיות לסוג המבנה. לרוב מדובר בדירוגים של שלושים שישים או תשעים דקות. זמן זה מחושב בקפידה על מנת לאפשר פינוי מלא ובטוח של כלל הנוכחים עד להגעת כוחות ההצלה למקום.

האם מערכות מתזים ספרינקלרים מייתרות את הצורך בחלוקה מבנית?

בשום אופן לא. מערכות כיבוי אקטיביות וחלוקה מבנית פאסיבית נועדו לעבוד יחד כרשת ביטחון כפולה. בעוד המתזים מנסים לכבות או לקרר את המוקד המעטפת הפאסיבית מבטיחה שאם המערכת האקטיבית תקרוס או תתעכב הסכנה לא תתפשט ללא שליטה.

מהי החשיבות של סוגר אוטומטי בפתחי מעבר?

פתח שנותר פתוח מבטל לחלוטין את האפקטיביות של הקיר המפריד. מכיוון שבזמן פאניקה וחירום אנשים אינם מתעכבים לסגור אחריהם המנגנון האוטומטי מבטיח שהפתח ייטרק בעצמו וישמור על הרמטיות החלל המוגן.

איך מתמודדים עם תעלות מיזוג אוויר שחוצות את המבנה?

תעלות מיזוג מחויבות בהתקנת מדפי אש הנקראים גם דמפרים. אלו הם תריסים מיוחדים המותקנים בתוך התעלה בנקודת החצייה של הקיר. ברגע שהם מזהים חום קיצוני או שמערכת הגילוי שולחת פקודה הם נסגרים הרמטית ומונעים מעבר עשן דרך הצנרת.

כל כמה זמן יש לבדוק את אמצעי ההגנה הפאסיביים?

תקנות התחזוקה דורשות בדיקה שנתית מקיפה על ידי גורם מוסמך. הבדיקה כוללת בחינה ויזואלית של הקירות איטום המעברים תקינות הצירים המנעולים והמנגנונים האוטומטיים כדי לוודא שמוכנות המבנה נשמרת ברמה הגבוהה ביותר לאורך שנים.
