5 טעויות נפוצות בתכנון נתיבי מילוט במבנים ציבוריים

תכנון מבנים ציבוריים הוא מלאכה מורכבת הדורשת איזון עדין בין אסתטיקה עיצובית לבין פונקציונליות בטיחותית חסרת פשרות. כאשר אירוע חירום מתרחש, הזמן הופך לגורם הקריטי ביותר, ונתיבי המילוט הם קו ההגנה האחרון המפריד בין חילוץ מוצלח לאסון כבד. לצערנו, שוב ושוב אנו נתקלים בכשלי תכנון חוזרים ונשנים הפוגעים ביעילותן של מערכות המילוט. במדריך מקצועי זה, המוגש מטעם המומחים של רב בריח עסקים, ננתח לעומק את חמש הטעויות השכיחות ביותר בתכנון דרכי הימלטות, החל מכיווני פתיחה שגויים ועד להתפשרות על איכות מנגנוני הנעילה וההפרדה. קריאת מסמך זה תעניק לאדריכלים, לקבלנים ולמנהלי מבנים את הכלים הנדרשים להבטחת שלומם של השוהים במבנה ולהתאמה מלאה לדרישות התקן המחמירות ביותר.

המשמעות ההנדסית והבטיחותית של תכנון נתיבי מילוט תקניים

בטיחות אש במבנים ציבוריים אינה מסתכמת רק בהתקנת מטפים או מערכות מתזים. הליבה של כל תוכנית בטיחות מוצלחת היא היכולת לפנות את כלל יושבי המבנה לחוף מבטחים במהירות המרבית ותוך מינימום מכשולים. על פי נתוני הרשות הארצית לכבאות והצלה זמני התגובה הקריטיים בשעת שריפה נמדדים בדקות בודדות ולעיתים אף בשניות. תנועת עשן סמיך, עליית טמפרטורות קיצונית ואובדן הראות יוצרים תנאי שטח עוינים המחייבים תכנון ארכיטקטוני מדויק וחף מטעויות.

אדריכלים ויועצי בטיחות נדרשים לעבוד בסנכרון מלא כדי להבטיח שכל פרוזדור, גרם מדרגות ופתח יציאה יעמדו בעומסים צפויים ובלתי צפויים. עם זאת במציאות התכנונית המורכבת של ימינו קיימות מספר טעויות נפוצות אשר עלולות לשבש את יעילות הפינוי. להלן ניתוח מעמיק של חמש הטעויות המרכזיות וכיצד ניתן להימנע מהן באמצעות תכנון נכון ובחירת מוצרים חכמה.

טעות מספר 1 כיוון פתיחה שגוי בניגוד לכיוון המילוט

אחת השגיאות הקטלניות ביותר בתכנון מערכי פינוי היא התקנת פתחי יציאה הנפתחים כלפי פנים החדר או המסדרון במקום כלפי חוץ בכיוון המילוט. כאשר פורצת שריפה או מתרחש אירוע חירום אחר התגובה האנושית הטבעית היא נהירה המונית לעבר היציאה הקרובה. במצב של פאניקה הלחץ הפיזי של ההמון הנדחף לעבר הפתח מונע לחלוטין את האפשרות למשוך את הכנף פנימה כדי לצאת.

התקנים הבינלאומיים והמקומיים דורשים באופן מובהק כי כל פתח המשמש למילוט עבור קהל העולה על מספר אנשים מוגדר חייב להיפתח החוצה. בנוסף חובה לשלב מנגנוני פתיחה מהירה המאפשרים דחיפה קלה ללא צורך בפעולת סיבוב או חיפוש מפתח.

[[IMG: אינפוגרפיקה המדגימה את תנועת הקהל לעבר דלת מילוט וכיצד פתיחה החוצה מונעת אסון לעומת פתיחה פנימה שגורמת לחסימה וללחץ פיזי על הפתח]]

כדי לתת מענה מושלם לסוגיה זו מומלץ לשלב דלת בהלה איכותית מבית רב בריח עסקים. מנגנון הבהלה מבטיח כי גם תחת לחץ עצום של קהל לחיצה פשוטה על המוט לרוחב הפתח תשחרר את הנעילה ותאפשר מעבר חופשי אל מחוץ לאזור הסכנה תוך שניות בודדות.

טעות מספר 2 רוחב מעבר שאינו מותאם לתפוסת המבנה

רוחב נתיב המילוט חייב להיות נגזרת ישירה של מספר השוהים המקסימלי במבנה או בקומה הספציפית. טעות שכיחה היא תכנון מסדרונות צרים מדי או פתחי יציאה שאינם מסוגלים להכיל את ספיקת האנשים הנדרשת בשעת חירום. מצב זה מוביל להיווצרות צווארי בקבוק המעכבים את הפינוי וגורמים לדוחק מסכן חיים.

חישוב הרוחב הנדרש מתבסס על מקדם תפוסה המשתנה בהתאם לייעוד המבנה למשל אולמות אירועים בתי ספר או משרדים. ככל שריכוז הקהל צפוף יותר כך הדרישה לרוחב המעבר עולה בהתאמה.

טבלת ייחוס לחישובי רוחב מעבר בסיסיים

חשוב לזכור כי הרוחב האפקטיבי נמדד בנקודה הצרה ביותר של הנתיב ולכן יש לקחת בחשבון בליטות בקיר עמודים ואפילו את עובי הכנף של פתח היציאה כאשר היא פתוחה במלואה.

טעות מספר 3 חסימות ומכשולים בדרכי המילוט

גם כאשר התכנון האדריכלי הראשוני מושלם בעיות רבות צצות בשלב התפעול השוטף של המבנה. אחת הרעות החולות בניהול מבנים ציבוריים היא הפיכת מסדרונות מילוט וחדרי מדרגות מוגנים לאזורי אחסון מאולתרים. הצבת עמדות קבלה עגלות ניקיון פחי אשפה או אפילו עציצים דקורטיביים לאורך נתיב הפינוי מצמצמת את הרוחב התקני ומהווה סכנת התקלות חמורה בשעת חירום.

מעבר לחסימות פיזיות גם שינויים הנדסיים קלים כמו התקנת ספים גבוהים מדי או משטחים בעלי שיפוע לא תקני עלולים לגרום למעידות. בעת מנוסה המונית אדם אחד שמועד בנתיב המילוט עלול ליצור תגובת שרשרת ולחסום את הדרך לחלוטין עבור הבאים אחריו. מנהלי מבנים חייבים לבצע סיורים יזומים ולוודא כי דרכי הפינוי נותרות סטריליות לחלוטין בכל עת.

טעות מספר 4 חוסר בשילוט הכוונה ותאורת חירום יעילה

בתנאי שריפה העשן נוטה לעלות כלפי מעלה ולהצטבר סמוך לתקרה. משמעות הדבר היא ששלטי הכוונה המותקנים גבוה בלבד עלולים להיעלם מעיני הנמלטים בתוך דקות ספורות. טעות נפוצה היא להסתמך רק על השילוט העליון ללא שילוב של תאורת הכוונה נמוכה המותקנת סמוך לרצפה היכן שהראות נותרת ברורה יותר לזמן ממושך.

על פי ערך ויקיפדיה בנושא יציאות חירום מערכות ההכוונה חייבות לעבוד על מקור אנרגיה עצמאי המבטיח את פעולתן גם בעת קריסת רשת החשמל המרכזית. חוסר בשלטים פולטי אור או בתאורת גיבוי חזקה גורם לחוסר התמצאות מוביל לתנועה לכיוונים שגויים ומאריך משמעותית את זמן הפינוי של המבנה.

[[IMG: צילום הדמיה תלת ממדית של מסדרון חשוך אפוף עשן שבו מאירים שלטי יציאת חירום בצבע ירוק בולט סמוך לרצפה ומכוונים את הקהל בבטחה אל מחוץ למבנה]]

יש לוודא כי השילוט עומד בתקן הישראלי מציג את סמל האיש הרץ לכיוון הנכון ומוצב בנקודות מפתח בהן קיימת התלבטות לגבי כיוון ההתקדמות כמו בצמתים של מסדרונות או בקרבת מעליות שמהן אין להשתמש בשעת שריפה.

טעות מספר 5 התפשרות על איכות דלתות ההפרדה והפרזול

תפיסת בטיחות מודרנית מבוססת על מודל של מידור וחלוקת המבנה לאזורי אש שונים. מטרת המידור היא לכלוא את השריפה והעשן באזור ספציפי ובכך לאפשר לנמלטים לעבור בבטחה באזורים הסמוכים. טעות איומה המבוצעת פעמים רבות משיקולי תקציב היא התקנת פתחי מעבר רגילים במקומות הדורשים עמידות באש או התקנת פתחים תקניים בשילוב פרזול נחות שאינו עומד בחום.

לשם כך בדיוק פיתחה קבוצת רב בריח קו ייעודי של דלתות אש המיוצרות בטכנולוגיה מתקדמת. פתחים אלו בנויים משכבות פלדה מיוחדות וחומרי בידוד טרמיים המונעים את מעבר החום והלהבות לפרקי זמן קבועים מראש בדרך כלל בין שלושים לתשעים דקות. יתרה מכך הן מצוידות באטמים תופחים אשר מתנפחים בחשיפה לחום ואוטמים את המרווחים נגד חדירת עשן רעיל שהוא הגורם המרכזי לתמותה בשריפות.

[[IMG: תרשים מבנה של דלת חסינת אש מבית רב בריח המציג את שכבות הבידוד הפנימיות סביב מנגנוני הנעילה והאטמים התופחים המונעים חדירת עשן]]

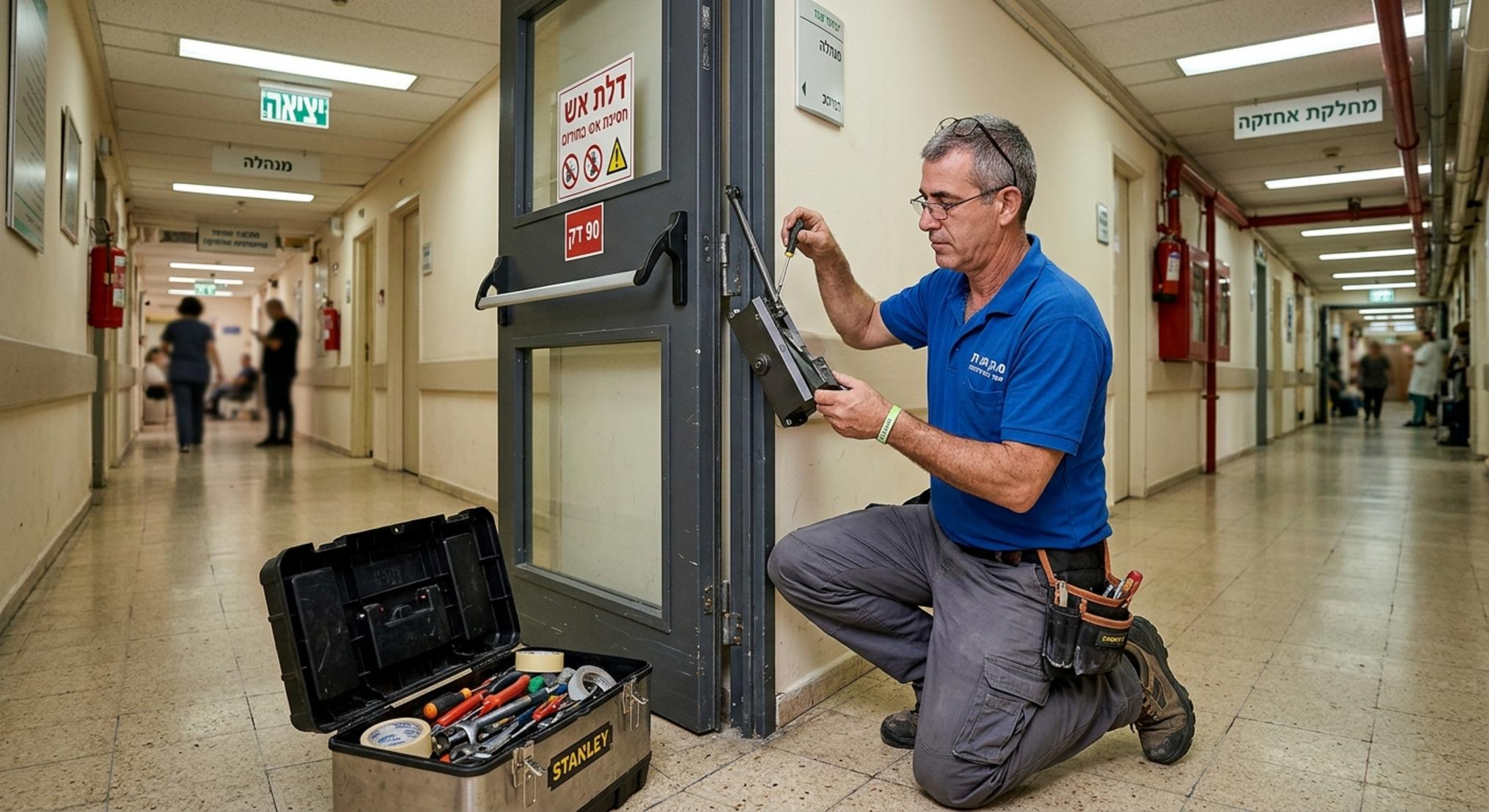

מרכיב קריטי נוסף שרבים נוטים לשכוח הוא מנגנון הטריקה העצמית. פתח הפרדה חסין אש שנשאר פתוח מאבד לחלוטין את ייעודו. שימוש במוצרים משלימים כמו סגרים הידראוליים מבטיח כי הפתח ייסגר באופן אוטומטי ובטוח לאחר מעבר של כל אדם ובכך ישמור על שלמותו של אזור המילוט המוגן.

הנחיות לתכנון נכון וביצוע בדק בית בטיחותי

כדי לוודא כי המבנה שבאחריותכם עומד בסטנדרטים הגבוהים ביותר מומלץ לאמץ שגרת בדיקות תקופתית קפדנית. הליך זה יבטיח מוכנות מרבית לכל תרחיש וימנע אסונות מיותרים.

• בדיקת תקינות מנגנונים: יש לוודא אחת לתקופה כי כל מנגנוני הפתיחה פועלים בצורה חלקה ללא צורך בהפעלת כוח חריג.
• סריקת חסימות: קיום סיור יומי במבנים בעלי תפוסה גבוהה כדי לוודא שאין חפצים המצרים את מסדרוני הפינוי.
• בחינת השילוט והתאורה: בדיקת תקינות נורות החירום וגיבוי הסוללות במערכות ההכוונה לפחות פעם בחודש.
• אימות אישורי תקינה: ודאו כי כל פתחי ההפרדה והפרזול נושאים את תווי התקן הנדרשים ומתוחזקים על ידי חברה מקצועית ומוסמכת.

שאלות נפוצות בנושא נתיבי מילוט ובטיחות אש

מה ההבדל המרכזי בין דלת רגילה לדלת העמידה באש?

ההבדל טמון במבנה הפנימי ובחומרים. פתחים עמידים באש בנויים מפלדה מגולוונת המכילה חומרי בידוד טרמיים מיוחדים. בנוסף הם כוללים אטמים תופחים המתרחבים בעת חשיפה לטמפרטורות גבוהות ומונעים מעבר של עשן ולהבות למשך פרק זמן מוגדר מראש לעומת פתחים רגילים הקורסים במהירות תחת חום.

האם מותר לנעול יציאת חירום מבחוץ כדי למנוע פריצות?

ניתן להשתמש במערכות נעילה ייעודיות המונעות כניסה מבחוץ אך חובה לאפשר פתיחה חופשית ומיידית מתוך המבנה כלפי חוץ. שימוש בידיות בהלה מבטיח כי כל אדם המבקש להימלט יוכל לפתוח את הפתח בדחיפה קלה מבלי להזדקק למפתח או כלים מיוחדים.

כל כמה זמן יש לבצע בדיקת תקינות למערכות בטיחות האש במבנה ציבורי?

על פי התקנות יש לבצע בדיקה מקיפה על ידי בודק מוסמך לפחות אחת לשנה. עם זאת מומלץ למנהלי המבנה לבצע בדיקות ויזואליות שוטפות אחת לחודש כדי לוודא שאין חסימות במסדרונות ושמנגנוני הטריקה פועלים כראוי.

מדוע חשוב כל כך להתקין סגר הידראולי על פתחי מילוט?

הסגר ההידראולי אחראי על סגירה מבוקרת ואוטומטית של הכנף לאחר מעבר אנשים. אם הפתח יישאר פתוח במהלך שריפה העשן והאש יתפשטו לאזורים המוגנים ויסכנו את שאר השוהים במבנה. הסגר מבטיח את השמירה על יעילות המידור למניעת התפשטות הדליקה.

כיצד משפיע תפקוד המבנה על תכנון נתיב הפינוי?

ייעוד המבנה מכתיב את רמת הצפיפות של האוכלוסייה בו. במבנה חינוך או אולם מופעים תפוסת האנשים גבוהה משמעותית ביחס למטר רבוע לעומת בניין משרדים. ככל שהתפוסה הצפויה גבוהה יותר כך התקן דורש מסדרונות רחבים יותר ונקודות יציאה מרובות יותר למניעת דוחק.

מהו אטם תופח ומה תפקידו בשעת חירום?

אטם תופח הוא פס גומי מיוחד המותקן בהיקף כנף המשקוף. בשגרה הוא אינו מורגש אך כאשר פורצת שריפה והטמפרטורה עולה משמעותית החומר הפולימרי שממנו עשוי האטם מתנפח וסוגר הרמטית את המרווחים הקטנים שבין הכנף למשקוף. פעולה זו מונעת חדירת עשן רעיל שהוא הגורם המסוכן ביותר בזמן שריפות.

לסיכום

• תכנון הנדסי מדויק של דרכי המילוט הוא קו ההגנה המרכזי בשמירה על חיי אדם במבנים ציבוריים בשעת חירום.
• חובה להקפיד על כיוון פתיחה נכון כלפי חוץ בכיוון ההימלטות תוך שימוש במנגנונים מתקדמים המונעים דוחק ופאניקה.
• יש להתאים באופן מחמיר את רוחב הפרוזדורים והפתחים למספר השוהים המקסימלי במבנה תוך מניעה מוחלטת של חסימות פיזיות או הצבת ציוד לאורך הנתיב.
• שילוט הכוונה תקני ותאורת חירום יעילה המותקנת גם במפלסים נמוכים הם חיוניים להתמצאות מהירה בתנאי חשיכה ועשן.
• בחירה בציוד מקצועי מבית יצרן אמין כגון פתחי הפרדה העמידים לאש וסגרים הידראוליים תקניים של רב בריח עסקים תבטיח מידור אפקטיבי ופינוי בטוח.
